WH-SSP-08 分體式注射泵
- 型號WH-SSP-08
- 模式分體式注射泵,可獨立控制推拉型注射泵，灌注/抽取型注射泵,多通道注射泵
WH-SSP-08 分體式注射泵是一款注液和吸液相結合的注射泵，8個通道可獨立控制、推拉型（灌注/抽取型）注射泵，能夠裝卡不同規格的注射器(進樣器)。每個執行單元都可以作為一個獨立的注射泵，以不同的速度注射或抽取液體。
分體式注射泵簡介
分體式注射泵（WH-SSP-08）是汶顥股份自主研發的高精度流體控制設備，該系統具有精密、穩定、抗干擾能力強等特點，可以廣泛應用于微流體驅動控制等相關領域。

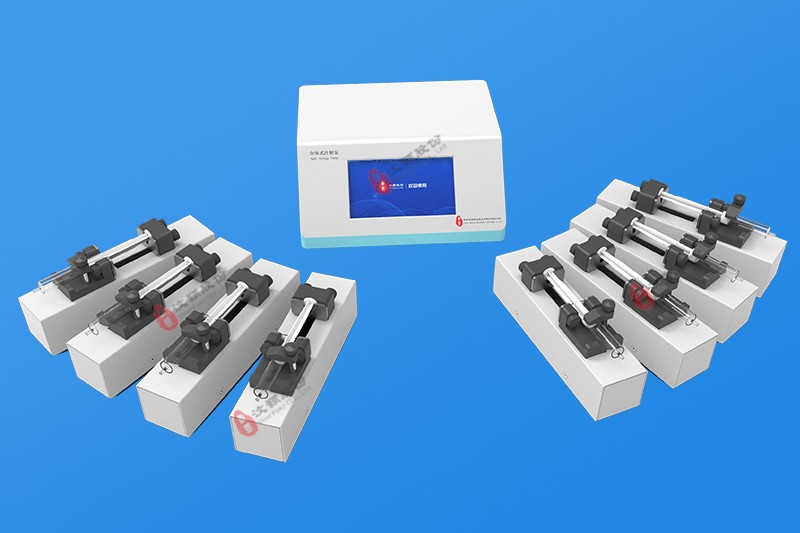

該設備是一款注液和吸液相結合的注射泵，由一個控制器和多個獨立的執行單元（最多8個）組成。每個執行單元都可以作為一個獨立的注射泵，以不同的速度注射或抽取液體。使用方便，操作簡單，可在開機主界面中完成流體控制的參數設置、修改和查看，參數輸入過程中可直接從列表中選取注射器的型號與內徑，也可手動輸入，然后再輸入其他參數（流量、流速、時間、輸液類型等）即可，工作過程中可隨時暫停任務，且可重新設置各項參數并立即執行。
分體式注射泵技術參數
工作模式：注液、吸液、先注再吸、先吸再注、連續注吸、連續吸注、連續注液；
最大通道數量：8；
最大行程：70mm；
注射器規格：0.5uL－10 mL；
行程分辨率：0.078um；
每微步注射量：0.428 uL（10 mL注射器）；
線速度范圍：4.68um/min－133mm/min；(流量=線速度×注射器內截面積)
最大線性推力：20kgf；
控制精度：≤±0.5%（行程≥最大行程的 30%時）；
設置方式：全觸屏設置；
顯示方式：7寸彩色液晶屏，同屏幕顯示多組通道相關參數；
重量：控制器3kg，執行單元1.8kg/個；
工作電壓：220V/50HZ；
外形尺寸：300×270×135（控制器長×寬×高）
255×60×60（執行機構長×寬×高）
工作環境：溫度 0℃－40 ℃，相對濕度＜80%。
分體式注射泵功能特點
1.2.1 通道設置
每個通道可分別進行參數設置，也可統一進行“快進”、“快退”、“開始”、“暫?！薄⒚總€通道可單獨開啟關閉等操作。
1.2.2注射器型號確定
每個通道可放置不同品牌、不同規格的注射器。
（1）從列表中查找
廠商品牌中有標準的注射器列表，選中注射器型號后，程序自動調入對應的內徑值。
（2）自定義輸入
如果注射器程序列表中沒有用戶使用的注射器，可以直接輸入注射器的型號與內徑值。該設備可以存儲多組用戶自定義的注射器內徑值。
1.2.3 目標參數輸入
目標參數包括：液量、流速、時間。選擇輸入任意兩個參數，另一個參數系統直接得出。
1.2.4其他特殊功能
（1）掉電記憶功能，當設備運行時電源被中斷，恢復上電后可選擇是否繼續按照之前的參數繼續工作。
（2）外部電平控制，當外部電平控制開啟時，每個通道可以外部電平信號控制開啟、關閉。
（3）RS485控制，通過上位機控制儀器。
（4）校準功能，可以通過改變校準系數，使液量更準確。
（5）連續功能，通過使用兩個通道，一個通道選擇“連續注吸”，另一個通道選擇“連續吸注”，外加導液管組成連續注液及吸液功能。
（6）延時功能，通過設置延時時間，可以延時開始各個通道運行。
（7）左右極限設置功能，保護注射器。
1.3圖形界面特點
?注射器規格庫的顯示，可以根據需要選擇合適的類型；
?各通道當前的運行模式、狀態，及各通道之間的延時情況；
?各通道實時單獨操控與所有通道的統一操控。

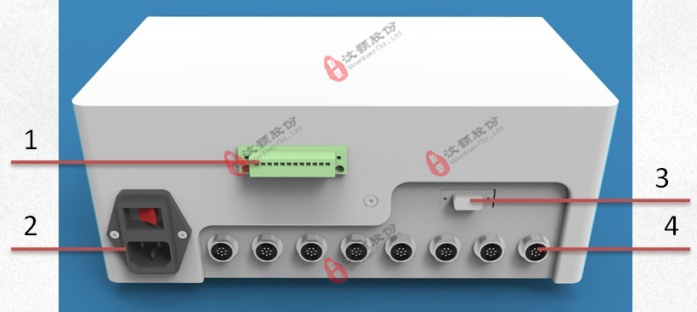

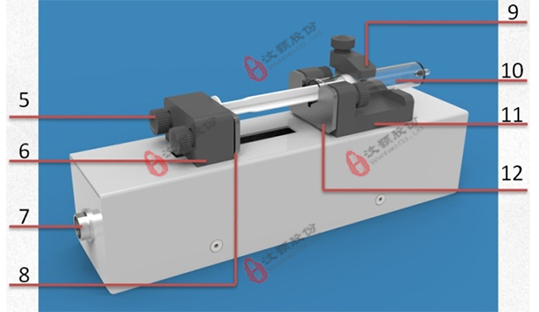

分體式注射泵特征圖解
（1）外控狀態輸出接口；（2）插座開關；（3）外控輸入及通訊接口；（4）控制器端插口；（5）手擰螺絲；（6）注射器推塊（7）執行單元插口；（8）注射器尾部擋板；（9）注射器壓塊；（10）注射器；（11）注射器支撐塊；（12）注射器筒擋板。
分體式注射泵/八通道可獨立控制微量注射泵準確性測試報告：
設定流速 | 測試數據 | 分體單元組 | |||||||
1# | 2# | 3# | 4# | 5# | 6# | 7# | 8# | ||
10ul/min | 初始質量 | 4.0108 | 3.9298 | 3.9794 | 3.8078 | 3.9395 | 3.9117 | 3.8875 | 3.8938 |
結束質量 | 3.8141 | 3.7316 | 3.7788 | 3.6063 | 3.7433 | 3.7145 | 3.6912 | 3.6966 | |
總液量 | 196.70 | 198.20 | 200.60 | 201.50 | 196.20 | 197.20 | 196.30 | 197.20 | |
測試時間 | 20.00 | 20.00 | 20.00 | 20.00 | 20.00 | 20.00 | 20.00 | 20.00 | |
測試流速（ul/min) | 9.83 | 9.91 | 10.03 | 10.08 | 9.81 | 9.86 | 9.82 | 9.86 | |
相對偏差 | 1.65% | 0.90% | 0.30% | 0.75% | 1.90% | 1.40% | 1.85% | 1.40% | |
30ul/min | 初始質量 | 4.0389 | 4.1086 | 3.988 | 3.9904 | 4.0412 | 3.9616 | 4.0241 | 4.0687 |
結束質量 | 3.7436 | 3.8076 | 3.6922 | 3.6958 | 3.7427 | 3.6618 | 3.724 | 3.7697 | |
總液量 | 295.30 | 301.00 | 295.80 | 294.60 | 298.50 | 299.80 | 300.10 | 299.00 | |
測試時間 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | |
測試流速（ul/min) | 29.53 | 30.10 | 29.58 | 29.46 | 29.85 | 29.98 | 30.01 | 29.90 | |
相對偏差 | 1.57% | 0.33% | 1.40% | 1.80% | 0.50% | 0.07% | 0.03% | 0.33% | |
50ul/min | 初始質量 | 4.0138 | 4.0874 | 3.9924 | 3.9967 | 3.9902 | 4.0165 | 4.0342 | 3.9805 |
結束質量 | 3.5189 | 3.5814 | 3.4878 | 3.5046 | 3.4919 | 3.512 | 3.5318 | 3.4775 | |
總液量 | 494.90 | 506.00 | 504.60 | 492.10 | 498.30 | 504.50 | 502.40 | 503.00 | |
測試時間 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | |
測試流速（ul/min) | 49.49 | 50.60 | 50.46 | 49.21 | 49.83 | 50.45 | 50.24 | 50.30 | |
相對偏差 | 1.02% | 1.20% | 0.92% | 1.58% | 0.34% | 0.90% | 0.48% | 0.60% | |
100ul/min | 初始質量 | 10.1023 | 10.4735 | 10.0105 | 9.792 | 8.9567 | 10.2475 | 10.3553 | 10.0905 |
結束質量 | 9.109 | 9.4633 | 9.0174 | 8.8047 | 7.964 | 9.2601 | 9.3596 | 9.096 | |
總液量 | 993.30 | 1010.20 | 993.10 | 987.30 | 992.70 | 987.40 | 995.70 | 994.50 | |
測試時間 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | |
測試流速（ul/min) | 99.33 | 101.02 | 99.31 | 98.73 | 99.27 | 98.74 | 99.57 | 99.45 | |
相對偏差 | 0.67% | 1.02% | 0.69% | 1.27% | 0.73% | 1.26% | 0.43% | 0.55% | |
300ul/min | 初始質量 | 10.2378 | 9.4792 | 9.9411 | 9.3153 | 9.7648 | 9.8798 | 9.7357 | 10.0548 |
結束質量 | 7.198 | 6.4388 | 6.8838 | 6.2605 | 6.7058 | 6.8223 | 6.6755 | 7.0012 | |
總液量 | 3039.80 | 3040.40 | 3057.30 | 3054.80 | 3059.00 | 3057.50 | 3060.20 | 3053.60 | |
測試時間 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | |
測試流速（ul/min) | 303.98 | 304.04 | 305.73 | 305.48 | 305.90 | 305.75 | 306.02 | 305.36 | |
相對偏差 | 1.33% | 1.35% | 1.91% | 1.83% | 1.97% | 1.92% | 2.01% | 1.79% | |
500ul/min | 初始質量 | 18.1708 | 18.8423 | 19.2081 | 19.1733 | 19.3003 | 18.9513 | 18.9612 | 18.6226 |
結束質量 | 13.1962 | 13.8338 | 14.1965 | 14.2295 | 14.3383 | 13.963 | 13.9761 | 13.6413 | |
總液量 | 4974.60 | 5008.50 | 5011.60 | 4943.80 | 4962.00 | 4988.30 | 4985.10 | 4981.30 | |
測試時間 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | 10.00 | |
測試流速（ul/min) | 497.46 | 500.85 | 501.16 | 494.38 | 496.20 | 498.83 | 498.51 | 498.13 | |
相對偏差 | 0.51% | 0.17% | 0.23% | 1.12% | 0.76% | 0.23% | 0.30% | 0.37% | |
測試結論 | 相對偏差<2% | ||||||||
圖形界面特點
注射器規格庫的顯示，可以根據需要選擇合適的類型；
各通道當前的運行模式、狀態，及各通道之間的延時情況；
各通道實時單獨操控與所有通道的統一操控。
分體式注射泵視頻指導
