近年來，在微流控設備內制備單分散乳液的方法為Pickering乳液形成規律研究提供了新的途徑。利用微通道設備能夠在連續流動的條件下獲得直徑相對偏差小于5%的單分散液滴；高速顯微鏡攝像、熒光顯微表征、顯微粒子測速等微流體的實驗平臺使得Pickering乳液的制備過程更加可視化。目前，以微通道為核心設備制備Pickering乳液研究還處于起步階段。Kotula等的研究工作表明，納米顆粒在相界面吸附速率較低，十八烷基三甲基溴化銨（CTAB）改性的6nmSiO2顆粒需要103s的吸附時間才能明顯降低體系的界面張力，因此在Pickering乳液形成初期，體系具有不穩定性。Priest等對水力學聚焦微通道內12nmSiO2穩定的十二烷/水體系和十二烷基硫酸鈉（SDS）穩定的相同體系進行了對比，結果表明當SiO2的質量分?jǐn)?shù)從0.5%升高到7%時，微通道內形成的液滴尺寸變化不大，而加入0.05%SDS就可以觀察到有明顯的液滴直徑減小。產生這種現象的原因在于液滴分散瞬間納米顆粒的吸附量基本可以忽略，因此對于界面張力影響十分微弱，而傳統表面活性劑由于吸附速率快，因此對液滴分散尺寸產生影響。當使用高濃度的納米顆粒使其在微通道內完成部分吸附時，液滴的界面性質會發生明顯的改變。Mulligan等的研究結果表明，吸附有氨基改性二氧化硅顆粒的液滴在微通道內流動過程中產生了不可逆的形變。

由于納米顆粒不能快速吸附并且富集在液滴表面，在Pickering乳液制備初期發生液滴的聚并也就不可避免。根據液滴聚并的物理原理，聚并發生的必要條件是置于兩個液滴之間的連續相液膜厚度小于分散相范德華力的作用范圍，一般僅為數十納米。在聚并過程中兩個液滴需要首先相互靠近，通過相互擠壓排除液膜間多余的連續相流體才能引發聚并，因此液滴的聚并過程實際上是液膜排空速率控制的動力學過程。對于Pickering乳液體系來講，液滴聚并的特殊性在于納米顆粒對于液膜排空過程的影響。在乳液形成初期，雖然納米顆粒在液滴表面的吸附量可以忽略，但是納米顆粒已經存在于連續相中，因此納米顆粒對于液膜排空過程具有重要的影響。在微通道內進行帶有納米顆粒體系的液滴碰撞研究，可以直觀地觀察液滴接觸、聚并和分離等過程，測定聚并過程的關鍵參數。基于以往的研究基礎，本文以帶有局部擴大結構的微通道作為聚并研究的實驗平臺，研究液滴碰撞發生的條件以及液滴聚并概率的變化規律；基于液膜排空理論，探討納米顆粒的濃度和浸潤性對于連續流動液滴聚并性能的影響規律，為Pickering乳液的可控制備奠定基礎。

1實驗設備和方法

微通道實驗設備

實驗中微通道裝置如圖1所示，該裝置通過精密機械雕刻的方法在有機玻璃（PMMA）基板上制成，利用熱壓機（泰科盛，深圳）在75℃、0.4MPa的條件下與另一空白有機玻璃板封裝。該裝置的主通道（mainchannel）長40mm，分為長度相等的兩段，其中上游通道（upstreamchannel）寬0.6mm、深0.3mm，用于形成微液滴，主通道入口通入連續相流體。在距上游通道入口5mm和15mm處分別設置兩個分支通道（sidechannels），第1個分支通道作為分散相入口，第2個通道用于通入附加連續相以調整液滴的運動速度和間距，主通道和分支通道橫截面一致。下游通道（downstreamchannel）長20mm、寬0.6mm、深0.6mm，用于進行液滴碰撞研究。液滴的碰撞過程發生在位于下游通道中間位置的碰撞腔室（collisionchamber），這個腔室寬1.5mm，水平段長0.5mm，入口和出口邊緣與主通道的夾角為45°，深度0.6mm。

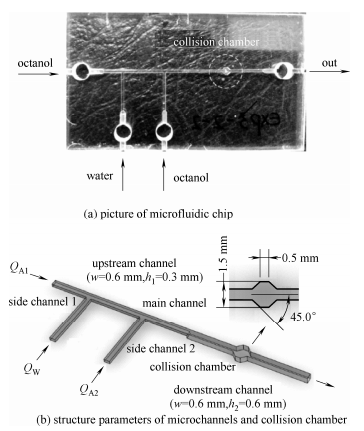

圖1微流控芯片與結構參數

實驗材料、設備和方法

實驗中使用預先相互飽和的去離子水和正辛醇（北京現代東方精細化學品有限公司）構成油水兩相體系，其中去離子水作為分散相，正辛醇作為連續相，實驗溫度為室溫（27±1）℃。實驗前將油水兩相靜置分層之后，取油相加入質量分?jǐn)?shù)為0.01%和0.05%的SiO2納米顆粒，超聲分散1h以上，獲得的納米顆粒懸濁液能夠穩定存在1h以上，實驗中沒有觀察到微通道進出口發生顆粒團聚沉降的現象。所使用的納米SiO2顆粒分別為平均粒徑300nm的普通親水性顆粒和平均粒徑30nm的改性疏水顆粒。為排除SiO2中可能存在的表面活性劑，在顆粒使用前先用去離子水洗滌3次，再用乙醇洗2次，最后在100℃的條件下烘干5h?？紤]到納米顆粒在溶液中可能存在團聚的現象，將處理后的SiO2顆粒在相同超聲條件下的乙醇中分散后通過透射電鏡表征，如圖2所示，表征結果表明親水性SiO2呈片狀，能夠通過超聲有效分散；疏水性SiO2呈球狀且存在團聚現象，團聚體直徑約200～500nm，因此本文實驗主要針對百納米級SiO2顆粒開展實驗研究。實驗體系的密度、黏度和界面張力如表1所示，它們分別通過體積稱重法、烏氏黏度計和界表面張力儀（DataPhysicsInstruments，OCAH200型，德國）測定，可以看出在儀器測量條件下納米顆粒對體系的物性影響可以忽略。

表1實驗體系物性（27℃）

圖2納米顆粒TEM照片

實驗使用顯微鏡平臺和高速CMOS相機記錄微通道內液滴流動和碰撞腔室內的液滴聚并過程。使用精密注射泵控制流體的流量，其中主通道內連續相流量QA1固定為5或10μl·min?1，第1分支通道內分散相QW恒定在10μl·min?1，主要改變第2分支通道內附加連續相QA2的流量，使其從0增加到30μl·min?1。實驗開始首先啟動主通道流體的進料泵，使用連續相沖洗微通道，待連續相充滿微通道15min后依次通入分散相和附加連續相，待系統穩定3min后開始通過顯微鏡攝像，攝像范圍如圖1(a)中的虛線所示。實驗中通過顯微照片測量了下游通道內液柱長度l、液柱間距s和進入碰撞腔室后的液滴直徑d的平均值與相對偏差，并統計了50個以上進入碰撞腔室的液滴發生聚并概率CP（聚并率），如式（1）所示。

式中，Ncoa為聚并液滴個數；Ntotal為統計液滴總個數。

2結果與討論

2.1液滴生成與碰撞過程

實驗中觀察液滴在上游微通道中通過錯流剪切形成，為了保證不同聚并實驗條件下液滴大小的一致性，僅使用兩個流量比（QW/QA1=2，1）進行實驗，在此條件下上游微通道內形成柱狀液滴。當高度為0.3mm的液柱進入下游0.6mm深的通道時，液柱長度縮短到適合聚并的大?。ㄒ旱尾怀錆M碰撞腔室且能夠和其他液滴發生碰撞），而這些液柱進入碰撞腔室后隨著流道的變寬進一步變成扁圓形，如圖3所示。由于納米顆粒的粒徑小于高速相機的像素尺寸且其濃度極低，因此圖3中無法直接觀察到納米顆粒。表2給出了進入碰撞腔室的液柱長度l、碰撞腔室內液滴直徑d及其相對偏差，與不含顆粒的空白體系相比，疏水顆粒的加入對于液柱尺寸的影響不大，親水顆粒的加入增大了液柱長度。產生這種現象的主要原因在于含有不同納米顆粒的流體對于微通道壁面的浸潤性不同，親水顆粒的加入降低了連續相的疏水性，同時顆粒在微通道表面的吸附也使通道壁面親水性增強。在實驗中能夠明顯觀察到微痛道壁面對于液滴的脫落過程具有的黏滯作用，液滴脫落速度變慢造成液滴的體積增大。

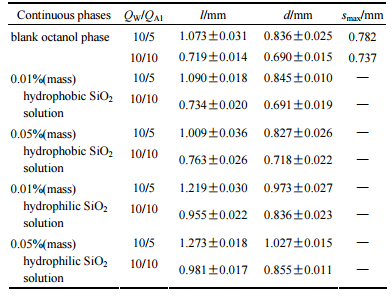

表2分散相特征尺寸

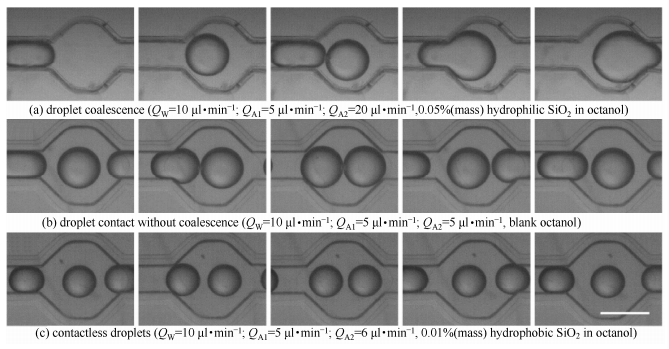

圖3碰撞腔室內液滴流動狀態

實驗中不同的聚并條件主要通過附加連續相QA2調節，隨著QA2流量的改變，在碰撞腔室內觀察到了3種流動狀態：液滴聚并、液滴接觸不聚并和液滴不接觸。圖3（a）顯示了液滴的聚并過程，當?shù)?個液滴進入碰撞腔室后，由于流道的擴大使得其運動速度降低，在碰撞腔室中的這段時間內如果第2個液滴繼續進入碰撞腔室，那么兩個液滴會在腔室內發生碰撞。按照液膜排空理論，在兩個液滴接觸的這段時間中，如果液滴之間的液膜能夠排空至范德華力的作用范圍，這兩個液滴就會發生聚并，換言之聚并發生的必要條件是液滴的接觸時間大于液膜的排空時間。一般來講液滴的接觸時間由通道結構和液滴的流速?zèng)Q定，在本實驗中主要取決于相比QW/QA1和連續相附加流量QA2，按照實驗碰撞腔室的設計，前后兩個液滴在接觸一段時間后將再次進入狹窄的后續通道，這時第1個液滴會加速離開第2個液滴，如果液滴之間的液膜排空過程沒有在液滴分離之前完成，就會發生接觸不聚并的現象，如圖3（b）所示。產生這種現象的原因是因?yàn)橐耗さ呐趴者^(guò)程是動態過程，需要一定時間完成，對于本實驗所用的不含表面活性劑的油水兩相體系，液液界面為可移動的滑移界面，這種體系中液膜排空時間主要與液滴尺寸和黏度、張力有關，同樣大小的液滴在不同流速條件下液膜排空時間為一定值，所以兩個液滴在碰撞腔室的接觸時間越短，越不容易排空液膜。在實驗中不斷增加QA2的流量觀察到了液滴從聚并到不聚并的轉變，值得注意的是QA2的增加不僅會提高液滴的運動速度，還會增加液滴之間的間距，在這兩者的共同作用下液滴接觸時間逐漸小于液膜排空時間。隨著QA2繼續增大至液滴在碰撞腔室內無法接觸時，液滴碰撞無法發生，如圖3（c）所示，這時由于失去了研究的意義，因此發生液滴不碰撞后實驗隨即終止，實驗條件下的液滴間距的最大值通過不含納米顆粒的空白體系進行了標定，其數值smax見表2。此外，由于液滴連續不斷進入碰撞腔室，因此在實驗中不僅觀察到了兩個液滴之間的聚并，還觀察到了多個液滴的先后聚并。

2.2納米顆粒對于聚并的影響

為了深入分析不同操作條件引發聚并的能力，實驗研究了液滴的聚并率隨著操作條件的變化規律，圖4給出了不含納米顆粒的空白體系和含有疏水SiO2顆粒的實驗體系的聚并率。從圖中可以看出，對于未加入納米顆粒的空白實驗，聚并率隨著附加連續相流量QA2的升高先維持在100%之后迅速下降至0。這一結果表明微流控設備內液滴的碰撞過程具有較低的隨機性，主要源于微通道內液液兩相流流型的穩定和液滴尺寸的高度均一帶來的接觸時間的穩定，不同于傳統化工設備中較寬的液滴直徑分布和較為隨機的碰撞角度、速度和液滴間距。對比QW/QA1=2，1兩組實驗，液滴長度較大的第1組實驗發生聚并的流量條件略寬，這主要源于液滴間距較小，接觸時間較長。隨著QA2增加，液滴接觸時間小于液膜排空時間時聚并不發生，因此聚并率在實驗中發生突變，由100%迅速下降至0。對比空白實驗和含有疏水納米顆粒的實驗可以看出，加入疏水納米顆粒的實驗體系液滴100%聚并率的流量范圍更窄，聚并率的下降過程由突變轉為緩慢下降，同一操作條件下聚并率隨著納米顆粒濃度的提高而降低，但是3種顆粒濃度下達到聚并率為0的QA2數值相等，這一結果表明疏水納米顆粒對于液滴聚并具有遲緩作用。對比空白實驗的流動過程可以發現，無論是否添加疏水納米顆粒，微通道內的液液兩相流動狀態相同，這一現象說明聚并率的變化趨勢的調整并非由液滴接觸時間的改變產生，因此聚并率的變化只能取決于液膜排空速度的變化。

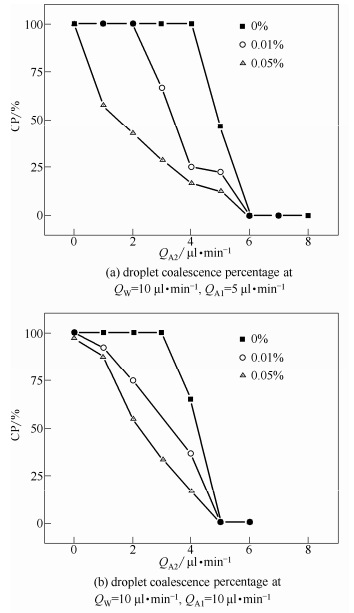

圖4疏水納米顆粒對于液滴聚并率的影響

與疏水顆粒相反，加入親水性納米SiO2顆粒的實驗體系液滴的聚并率大幅提高，如圖5所示。在不含納米顆粒的空白實驗中，QA2超過6μl·min?1（QW/QA1=1）或8μl·min?1（QW/QA1=2）時，此時空白對比實驗中已經觀察到了液滴不接觸的現象，但在加入親水顆粒之后，能重新觀察到液滴接觸甚至發生聚并，當顆粒濃度達到0.05%時，在所有的實驗條件下液滴的聚并率均為100%。產生這一實驗現象的原因首先在于加入親水性SiO2顆粒之后，通道的浸潤性發生了改變，不僅液滴的尺寸增大，通道壁面對液滴的黏附作用使得液滴的接觸時間明顯發生了改變，在0.05%實驗中可以明顯觀察到前一個液滴運動至碰撞腔室內部即停止前進，直至第2個液滴與之碰撞發生聚并之后再離開碰撞腔室。此外，實驗還發現加入親水顆粒后液膜的排空過程變快，一些過程幾乎在液滴接觸的瞬間就發生了聚并（排水時間小于0.02s），這與空白實驗和加入疏水顆粒的實驗中液滴需要接觸一段時間（排水時間大于0.2s）才發生聚并不同，因此可以看出親水納米顆粒的加入可以加速液滴聚并過程。

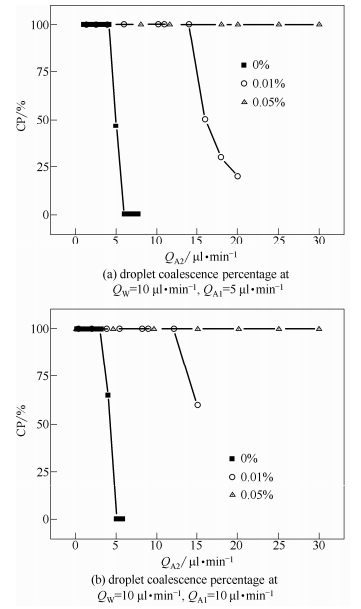

圖5親水納米顆粒對于液滴聚并率的影響

2.3顆粒的作用機制

根據文獻報道，納米顆粒在界面上的吸附速率極低，主要原因在于納米顆粒的擴散系數很?。ㄊ褂脨?ài)因斯坦方程[15]估計約為10?7mm2·s?1），因此顆粒的傳遞速率低。在本實驗中液滴在全部主通道內的停留時間小于45s，所以顆粒在界面的吸附作用可以忽略，但是由于納米顆粒事先加入連續相中，因此納米顆粒必然存在于液滴之間的液膜之內，與空白實驗體系相比，納米顆粒的加入改變了液膜內的物質組成，顆粒親疏水性的差異導致了液膜排空過程的動力學和機制發生了變化，如圖6所示。在連續相中加入疏水納米顆粒時，由于分散相為水相，納米顆粒難以與分散相發生相互作用，顆粒懸浮在連續相中增加了液膜中的流動阻力，延長了液膜的排空時間。隨著納米顆粒濃度的提高，在液膜排空過程中顆粒與界面的碰撞概率變大，因此液膜排空速率降低。相反，在連續相中加入親水納米顆粒時，顆粒與分散相接觸后難以離開，界面之間存在的少量納米顆?？梢云鸬揭旱伍g“架橋”的作用，從而超越范德華力的作用范圍，促進了分散相液滴的快速融合。這一作用實質上并非加速了液膜排空過程，而是提高了聚并發生的液膜厚度（本研究工作中使用的親水顆粒平均粒徑為300nm），從而降低了液膜排空的時間。

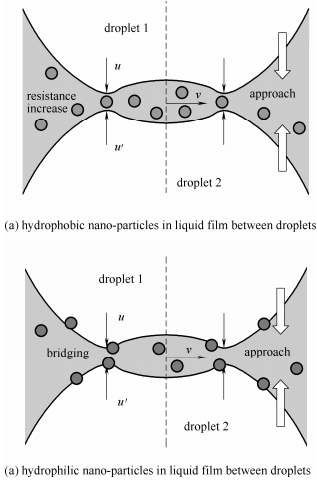

圖6納米顆粒的吸附作用對于液滴排水過程的影響

3結論

本文基于微流控制備研究了Pickering乳液制備初期液滴聚并的基本規律，重點探討了百納米級二氧化硅顆粒對液滴聚并的影響。實驗使用六邊形突然擴大通道測試了不同流量、顆粒濃度和親疏水性條件下液滴的聚并率。實驗結果表明，液滴之間存在聚并、碰撞不聚并和不相互接觸3種流動狀態。在未加入納米顆粒的空白體系內，液滴的聚并率隨著附加連續相流量的提高呈現從100%到0的突躍變化，而加入疏水納米顆粒之后聚并率從100%緩慢下降至0，疏水納米顆粒降低聚并率的主要原因是流體液膜內增加的排水阻力延長了液膜的排空時間。加入親水納米顆?？梢源蠓岣咭旱尉鄄⒙剩貙?00%聚并發生的流量范圍，主要原因是顆粒的親水性質改變了連續相與通道的浸潤性，產生了液滴黏附現象，增加了液滴的接觸時間，同時顆粒在液膜內的架橋作用促進了界面之間的快速融合，縮短了液膜排空時間。

文獻來源化工學報DOI：10.11949/j.issn.0438-1157.20151273作者：王凱，易詩婷，周倩倩，駱廣生（轉載僅供參考學習及傳遞有用信息，版權歸原作者所有，如侵犯權益，請聯系刪除）
