半導體芯片生產主要分為 IC 設計、 IC 制造、 IC 封測三大環節。 IC 設計主要根據芯片的設計目的進行邏輯設計和規則制定，并根據設計圖制作掩模以供后續光刻步驟使用。 IC 制造實現芯片電路圖從掩模上轉移至硅片上，并實現預定的芯片功能，包括光刻、刻蝕、離子注入、薄膜沉積、化學機械研磨等步驟。 IC 封測完成對芯片的封裝和性能、功能測試，是產品交付前的最后工序。

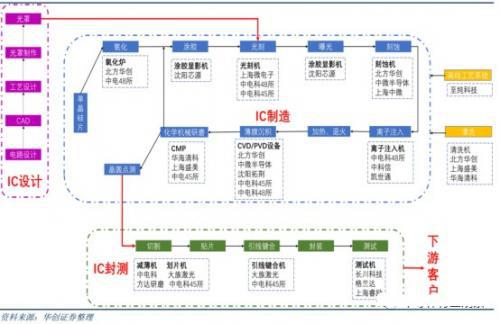

芯片制造核心工藝主要設備全景圖

光刻是半導體芯片生產流程中最復雜、最關鍵的工藝步驟，耗時長、成本高。半導體芯片生產的難點和關鍵點在于將電路圖從掩模上轉移至硅片上，這一過程通過光刻來實現， 光刻的工藝水平直接決定芯片的制程水平和性能水平。芯片在生產中需要進行 20-30 次的光刻，耗時占到 IC 生產環節的 50%左右，占芯片生產成本的 1/3。

光刻工藝流程詳解

光刻的原理是在硅片表面覆蓋一層具有高度光敏感性光刻膠，再用光線（一般是紫外光、深紫外光、極紫外光）透過掩模照射在硅片表面，被光線照射到的光刻膠會發生反應。此后用特定溶劑洗去被照射/未被照射的光刻膠， 就實現了電路圖從掩模到硅片的轉移。

光刻完成后對沒有光刻膠保護的硅片部分進行刻蝕，最后洗去剩余光刻膠， 就實現了半導體器件在硅片表面的構建過程。

光刻分為正性光刻和負性光刻兩種基本工藝，區別在于兩者使用的光刻膠的類型不同。負性光刻使用的光刻膠在曝光后會因?yàn)榻宦?lián)而變得不可溶解，并會硬化，不會被溶劑洗掉，從而該部分硅片不會在后續流程中被腐蝕掉，負性光刻光刻膠上的圖形與掩模版上圖形相反。

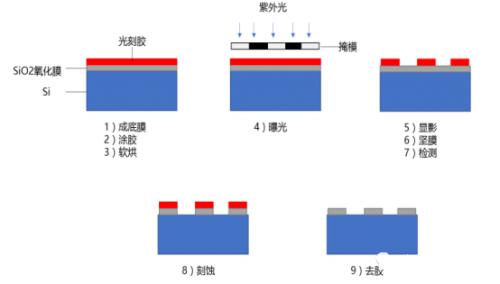

在硅片表面構建半導體器件的過程

正性光刻與負性光刻相反，曝光部分的光刻膠會被破壞從而被溶劑洗掉，該部分的硅片沒有光刻膠保護會被腐蝕掉，正性光刻光刻膠上的圖形與掩模版上圖形相同

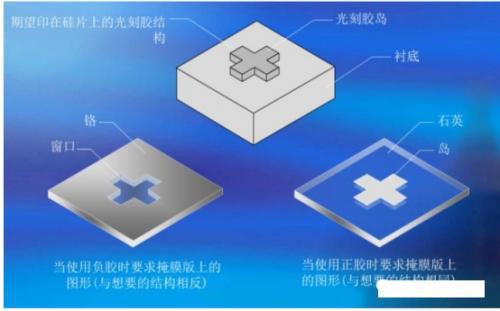

正性光刻與負性光刻對比

1）氣相成底膜

硅片在清洗、烘培后首先通過浸泡、噴霧或化學氣相沉積（CVD）等工藝用六甲基二胺烷成底膜，底膜使硅片表面疏離水分子，同時增強對光刻膠的結合力。底膜的本質是作為硅片和光刻膠的連接劑，與這些材料具有化學相容性。

2）旋轉涂膠

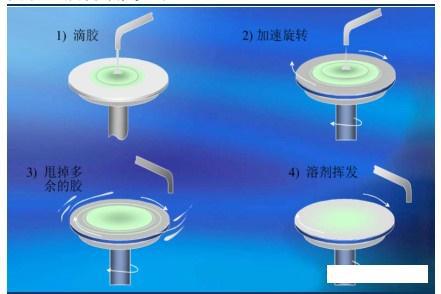

旋轉涂膠步驟

形成底膜后，要在硅片表面均勻覆蓋光刻膠。此時硅片被放置在真空吸盤上，吸盤底部與轉動電機相連。當硅片靜止或旋轉的非常緩慢時，光刻膠被分滴在硅片上。隨后加速硅片旋轉到一定的轉速，光刻膠借助離心作用伸展到整個硅片表面，并持續旋轉甩去多余的光刻膠，在硅片上得到均勻的光刻膠膠膜覆蓋層，旋轉一直到溶劑揮發，光刻膠膜幾乎干燥后停止。

涂膠設備

3）軟烘

涂完光刻膠后，需對硅片進行軟烘，除去光刻膠中殘余的溶劑，提高光刻膠的粘附性和均勻性。未經軟烘的光刻膠易發粘并受顆粒污染，粘附力會不足，還會因溶劑含量過高導致顯影時存在溶解差異，難以區分曝光和未曝光的光刻膠。

4）曝光

曝光過程是在硅片表面和石英掩模對準并聚焦后，使用紫外光照射，未受掩模遮擋部分的光刻膠發生曝光反應，實現電路圖從掩模到硅片上的轉移。

5）顯影

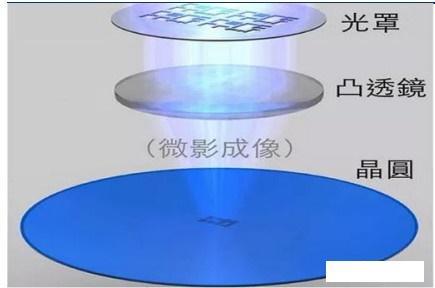

光刻原理圖

使用化學顯影液溶解由曝光造成的光刻膠可溶解區域， 使可見圖形出現在硅片上，并區分需要刻蝕的區域和受光刻膠保護的區域。顯影完成后通過旋轉甩掉多余顯影液，并用高純水清洗后甩干。

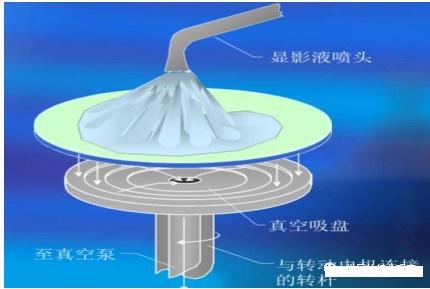

顯影過程示意圖

6）堅膜

顯影后的熱烘叫做堅膜烘培，溫度比軟烘更高，目的是蒸發掉剩余的溶劑使光刻膠變硬，提高光刻膠對硅片表面的粘附性，這一步對光刻膠的穩固，對后續的刻蝕等過程非常關鍵。

7）檢測

對硅片的顯影結果進行檢測，合格的硅片進入后續的刻蝕等流程，不合格的硅片在清洗后進入最初流程。

8）刻蝕

刻蝕是通過化學或物理的方法有選擇地從硅片表面除去不需要材料的過程，通過刻蝕能在硅片上構建預想的電子器件。

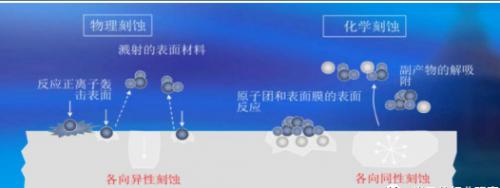

干法（物理）、濕法（化學）刻蝕原理示意圖

刻蝕分為干法刻蝕和濕法刻蝕兩種。干法刻蝕是將硅片表面暴露在惰性氣體中，通過氣體產生的等離子體轟擊光刻膠開出的窗口，與硅片發生反應去掉暴露的表面材料，是亞微米尺寸下刻蝕器件的最主要方法。濕法刻蝕使用液態化學劑（酸、堿、有機溶劑等）用化學方式去

除硅片表面的材料，一般只用于尺寸較大的情況。

9）去膠

刻蝕完成后，通過特定溶劑，洗去硅片表面殘余的光刻膠。

光刻機： 半導體制造業皇冠上的明珠

光刻機根據應用工序不同，可以分為用于生產芯片的光刻機，以及用于封裝的光刻機，其中封裝光刻機對于光刻精度和控制精度的要求都比制造用光刻機低很多，價值量也相對較低，本文主要討論用于芯片制造領域的光刻機。

光刻機是芯片制造中光刻環節的核心設備， 技術含量、價值含量極高。 光刻機涉及系統集成、精密光學、精密運動、精密物料傳輸、高精度微環境控制等多項先進技術，是所有半導體制造設備中技術含量最高的設備，因此也具備極高的單臺價值量，目前世界上最先進的 ASML EUV光刻機單價達到近一億歐元，可滿足 7nm 制程芯片的生產。

光刻機工作原理：光刻機通過一系列的光源能量、形狀控制手段，將光束透射過畫著線路圖的掩模，經物鏡補償各種光學誤差，將線路圖成比例縮小后映射到硅片上，然后使用化學方法顯影，得到刻在硅片上的電路圖。 不同光刻機的成像比例不同，有 5:1，也有 4:1。 光刻機內部結構圖如圖 9 所示。

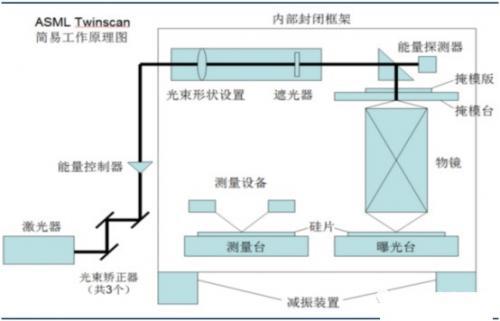

光刻機工作原理圖

光刻機的內部組件如下：

激光器：光源，光刻機核心設備之一。

光束矯正器：矯正光束入射方向，讓激光束盡量平行。

能量控制器：控制最終照射到硅片上的能量，曝光不足或過足都會嚴重影響成像質量。

光束形狀設置：設置光束為圓型、環型等不同形狀，不同的光束狀態有不同的光學特性。

遮光器：在不需要曝光的時候，阻止光束照射到硅片。

能量探測器：檢測光束最終入射能量是否符合曝光要求，并反饋給能量控制器進行調整。

掩模版：一塊在內部刻著線路設計圖的玻璃板，貴的要數十萬美元。

掩膜臺：承載掩模版運動的設備，運動控制精度達到納米級。

物鏡：物鏡由 20 多塊鏡片組成，主要作用是把掩膜版上的電路圖按比例縮小，再被激光映射的硅片上，并且物鏡還要補償各種光學誤差。技術難度就在于物鏡的設計難度大，精度的要求高。

量臺、曝光臺： 承載硅片的工作臺， 一般的光刻機需要先測量，再曝光，只需一個工作臺，ASML 的雙工作臺光刻機則可以實現一片硅片曝光同時另一片硅片進行測量和對準工作，能有效提升工作效率。

內部封閉框架、減振器：將工作臺與外部環境隔離，保持水平，減少外界振動干擾，并維持穩定的溫度、壓力。

光刻機的發展，本質上是為了滿足更高性能、更低成本芯片的生產需求。

半導體芯片具有不同的制程，即不同的技術節點，經常看到的45nm、 28nm、 10nm 等字樣即是對不同制程的描述，那么不同的制程該如何理解，不同制程的芯片又有何差異呢？

這要從集成電路的最基本單元——晶體管說起，用半導體制造晶體管是利用其特殊的導電能力來傳遞 0 或 1 的數字信號。

晶體管的內部結構圖如下圖所示，在柵區不通電的情況下，源區信號很難穿過不導電的 P 型襯底到達漏區，即表示電路關閉（數字信號 0），如果在柵區和襯底間加上電壓，襯底中的電荷就會在異性相吸的作用下在絕緣氧化層下大量聚集，形成一條細窄的導電區，使得源區和漏區導通，電流就可以順利從源區傳遞到漏區（信號 1），這就是晶體管最基本的工作原理。 而柵極下方兩個 N—阱間的距離，即導電溝道的長度，被定義為晶體管的尺寸。

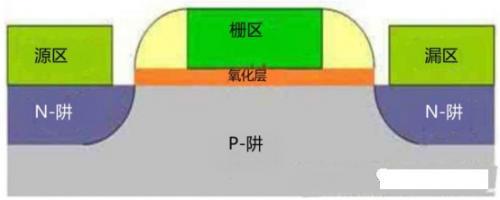

晶體管的內部結構

在現代晶體管中，電子的速度是有限的，且一般以飽和速度運行，因此信息傳遞的速度就由導電溝道的長度來決定， 溝道越短，信息傳遞速度越快

芯片的制程可以近似理解為內部晶體管導電溝道的長度，制程小的芯片具有兩大優勢：

處理速度快。小制程芯片內部晶體管導電溝道短，信號傳遞速度快，單位時間內芯片能處理更多的信息，時鐘頻率更高。單位面積性能提升，成本降低。更小的晶體管尺寸意味著單位面積芯片可以制造更多的晶體管，芯片集成度得到提升，即增加了芯片的功能，又使單位芯片的成本得到降低。光刻工藝水平?jīng)Q定了晶體管尺寸的大小，因此芯片制程的不斷縮小必然伴隨著光刻機產品的不斷升級和創新，從本質上說，正是半導體產業對更高性能、更低成本芯片的不斷追求推動了光刻機設備的不斷創新與發展。

光刻機是延續摩爾定律的關鍵。摩爾定律提出， 當價格不變時，集成電路上可容納的元器件的數目，約每隔 18-24 個月便會增加一倍，性能也將提升一倍。半導體行業最初三十年的發展能夠基本滿足摩爾定律， 關鍵就在于光刻機能不斷實現更小的分辨率水平。近十年來摩爾定律的時間間隔已經延長至 3-4 年，原因就在于光刻機的發展低于行業的預期

光刻機發展史：

光源改進+工藝創新推動光刻機更新?lián)Q代

光刻機的最小分辨率、生產效率、良率均在不斷發展。 光刻機的最小分辨率由公示 R=kλ/NA，其中 R 代表可分辨的最小尺寸，對于光刻技術來說， R 越小越好； k 是工藝常數； λ 是光刻機所用光源的波長； NA 代表物鏡數值孔徑，與光傳播介質的折射率相關，折射率越大， NA 越大。光刻機制程工藝水平的發展均遵循以上公式。此外，光刻機的內部構造和工作模式也在發展，不斷提升芯片的生產效率和良率。

根據所使用的光源的改進，光刻機經歷了 5 代產品的發展，每次光源的改進都顯著提升了光刻機所能實現的最小工藝節點。此外雙工作臺、沉浸式光刻等新型光刻技術的創新與發展也在不斷提升光刻機的工藝制程水平，以及生產的效率和良率。

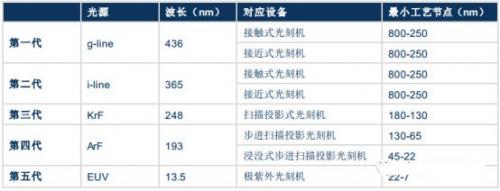

按所用光源，光刻機經歷了五代產品的發展

最初的兩代光刻機采用汞燈產生的 436nm g-line 和 365nm i-line 作為光刻光源，可以滿足0.8-0.35 微米制程芯片的生產。最早的光刻機采用接觸式光刻，即掩模貼在硅片上進行光刻，容易產生污染，且掩模壽命較短。此后的接近式光刻機對接觸式光刻機進行了改良， 通過氣墊在掩模和硅片間產生細小空隙，掩模與硅片不再直接接觸，但受氣墊影響，成像的精度不高。

第三代光刻機采用 248nm 的 KrF（氟化氪）準分子激光作為光源，將最小工藝節點提升至350-180nm 水平，在光刻工藝上也采用了掃描投影式光刻，即現在光刻機通用的，光源通過掩模， 經光學鏡頭調整和補償后， 以掃描的方式在硅片上實現曝光。

第四代 ArF 光刻機：最具代表性的光刻機產品。第四代光刻機的光源采用了 193nm 的 ArF（氟化氬）準分子激光，將最小制程一舉提升至 65nm 的水平。第四代光刻機是目前使用最廣的光刻機，也是最具有代表性的一代光刻機。由于能夠取代 ArF 實現更低制程的光刻機遲遲無法研發成功，光刻機生產商在 ArF 光刻機上進行了大量的工藝創新，來滿足更小制程和更高效率的生產需要。

創新一：實現步進式掃描投影。 此前的掃描投影式光刻機在光刻時硅片處于靜止?fàn)顟B(tài)，通過掩模的移動實現硅片不同區域的曝光。 1986 年 ASML 首先推出步進式掃描投影光刻機，實現了光刻過程中，掩模和硅片的同步移動， 并且采用了縮小投影鏡頭，縮小比例達到 5： 1， 有效提升了掩模的使用效率和曝光精度，將芯片的制程和生產效率提升了一個臺階。

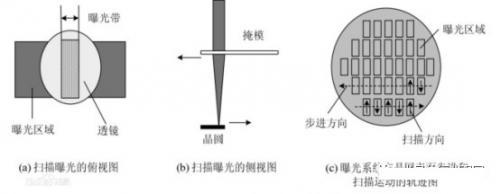

步進式投影示意圖

創新二：雙工作臺光刻機。硅片在進入光刻流程前要先進行測量和對準，過去光刻機只有一個工作臺，測量、對準、光刻等所有流程都在這一個工作臺上完成。 2001 年 ASML 推出了雙工作臺系統（TWINSCAN system），雙工作臺系統使得光刻機能夠在不改變初始速度和加速度的條件下，當一個工作臺在進行曝光工作的同時，另外一個工作臺可以同時進行曝光之前的預對準工作，使得光刻機的生產效率提升大約 35%。

雖然從結果上來看，僅僅是增加了一個工作臺，但其中的技術難度卻不容小覷，雙工作臺系統對于換臺的速度和精度有極高的要求， 如果換臺速度慢，則影響光刻機工作效率；如果換臺精度不夠， 則可能影響后續掃描光刻等步驟的正常開展。

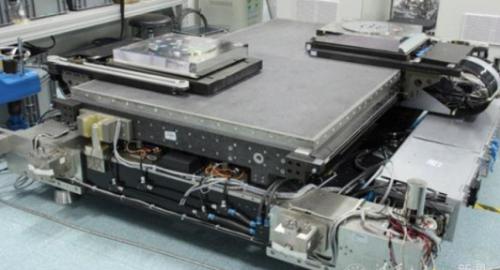

雙工作臺光刻機系統樣機

創新三： 浸沒式光刻系統。到了 45nm 制程節點時， ArF 光刻機也遇到了分辨率不足的問題，此時業內對下一代光刻機的發展提出了兩種路線圖。一是開發波長更低的 157nmF2準分子激光做為光源， 二是由 2002 年臺積電林本堅提出的浸沒式光刻。此前的光刻機都是干式機臺，曝光顯影都是在無塵室中，以空氣為媒介進行。由于最小分辨率公式中的 NA 與折射率成正相關，如果用折射率大于 1 的水做為媒介進行光刻，最小分辨率將得到提升，這就是浸沒式光刻系統的原理。

ASML 率先推出浸沒式光刻機，奠定自身市場地位。林本堅提出浸沒式光刻設想后， ASML開始與臺積電合作開發浸沒式光刻機，并在 2007年成功推出第一臺浸沒式光刻機TWINSCANXT:1900i，該設備采用折射率達到 1.44 的去離子水做為媒介，實現了 45nm 的制程工藝，并一舉壟斷市場。當時的另兩大光刻巨頭尼康、佳能主推的157nm 光源干式光刻機被市場拋棄，不僅損失了巨大的人力物力，也在產品線上顯著落后于 ASML，這也是尼康、佳能由盛轉衰，ASML 一家獨大的重要轉折點。

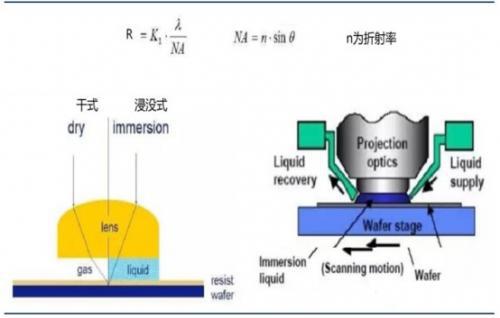

浸沒式光刻機原理

通過浸沒式光刻和雙重光刻等工藝，第四代 ArF 光刻機最高可以實現 22nm 制程的芯片生產，但是在摩爾定律的推動下，半導體產業對于芯片制程的需求已經發展到 14nm、 10nm、甚至7nm， ArF 光刻機已無法滿足這一需求，半導體產業將希望寄予第五代 EUV 光刻機。

第五代 EUV 光刻機，千呼萬喚始出來。 1-4 代光刻機使用的光源都屬于深紫外光， 第五代 EUV光刻機使用的則是波長 13.5nm 的極紫外光。

早在上世紀九十年代，極紫外光刻機的概念就已經被提出， ASML 也從 1999 年開始 EUV 光刻機的研發工作，原計劃在 2004 年推出產品。但直到 2010 年 ASML 才研發出第一臺 EUV 原型機， 2016 年才實現下游客戶的供貨，比預計時間晚了十幾年。三星、臺積電、英特爾共同入股 ASML 推動 EUV 光刻機研發。

EUV 光刻機面市時間表的不斷延后主要有兩大方面的原因，一是所需的光源功率遲遲無法達到 250 瓦的工作功率需求，二是光學透鏡、反射鏡系統對于光學精度的要求極高，生產難度極大。這兩大原因使得 ASML及其合作伙伴難以支撐龐大的研發費用。 2012 年 ASML 黨的三大客戶三星、臺積電、英特爾共同向 ASML 投資 52.59 億歐元，用于支持 EUV 光刻機的研發。此后 ASML 收購了全球領先的準分子激光器供應商 Cymer，并以 10 億歐元現金入股光學系統供應商卡爾蔡司，加速EUV 光源和光學系統的研發進程，這兩次并購也是 EUV 光刻機能研發成功的重要原因。

現在的半導體產業邁進了一個新時代。

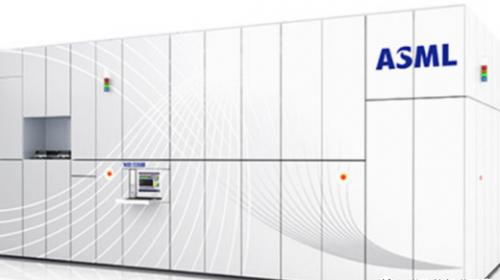

ASMLTWINSCAN NXE:3350B 型號 EUV 光刻機
